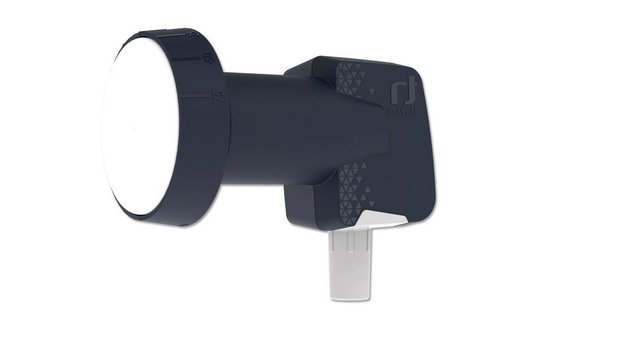

Single PLL LNB - 40 mm

De Inverto IDLP-SNL410-PREMU-OPN single PLL LNB distribueert het signaal van één satelliet naar 1 single tuner settopbox. De LNB is zo ontwikkeld dat interferentie van 4G/LTE-signalen tot een minimum beperkt wordt. Bovendien heeft hij een laag ruisgetal en een laag stroomverbruik.

Een PLL LNB voor hogere frequentiestabiliteit

In tegenstelling tot conventionele LNB's, is de IDLP-SNL410-PREMU-OPN een single PLL LNB (phase-locked loop). Inwendig is hij anders en dat leidt tot een hogere frequentiestabiliteit.

Deze LNB is geschikt voor HD- en UHD-streams.

Inverto IDLP-SNL410-PREMU-OPN in het kort

• DVB-S2 (HD en UHD)
• Lage faseruis en laag ruisgetal
• Laag energieverbruik
• Hoge kruispolarisatie-isolatie
• Hoge frequentiestabiliteit

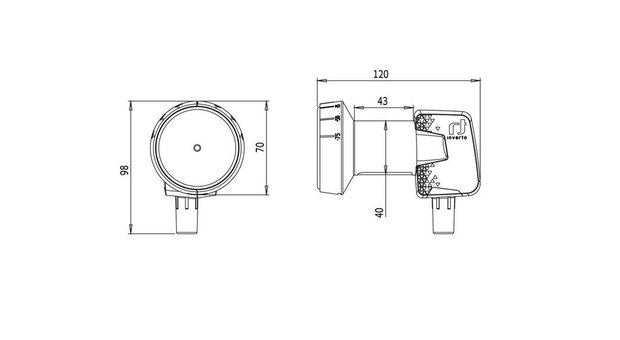

Technische specificaties Inverto IDLP-SNL410-PREMU-OPN single PLL LNB (40 mm)

• Frequentiebereik
  • Input: 10,7 GHz ~ 12,75 GHz
  • Output: 950 MHz ~ 2150 MHz
• Frequentie low band LO: 9,75 GHz
• Frequentie high band LO: 10,6 GHz
• Ruisgetal: gem. 0,2 dB (max. 0,7 dB)
• LO frequency nauwkeurigheid @ 25° C: max. ±500 kHz
• LO temperatuurafwijking: max. ±1,0 MHz
• LO faseruis @ 10 kHz: max. -80 dBc/Hz
• Conversion gain: min. 56 dB
• Gain ripple (over 26 MHz bandbreedte): ±0,6 dB
• Gain variation (over volledige band): ±3 dB
• Image rejection: min. 40 dB
• 3th order intermodulation - ICP3: min. 10 dBm
• 1 dB compressiepunt (@ output): min. 0 dBm
• Kruispolarisatie-isolatie: min. 22 dB
• Control signal
  • Ca (V): 11,0 V ~ 14,0 V
  • Cb (H): 16,0 V ~ 20,0 V
  • Cc (band switching): 22 kHz (±4), 0,4 V ~ 0.8 V pp
• Output VSWR: 2,5:1
• In band spurious level: max. -60 dBm

• Stroomverbruik: max. 80 mA @ 11 VDC ~ 20 VDC
• Bedrijfstemperatuur: -35 °C ~ +60 °C
• Output impedantie: 75 Ω
• Output connector type: F-connector (female)
• Dish F/D ratio: 0,6

• Gewicht: 136 g
• Afmeting verpakking (b x d x h): 13,1 x 8,1 x 7,6 cm
