Push on verdeler FM-TV-Data

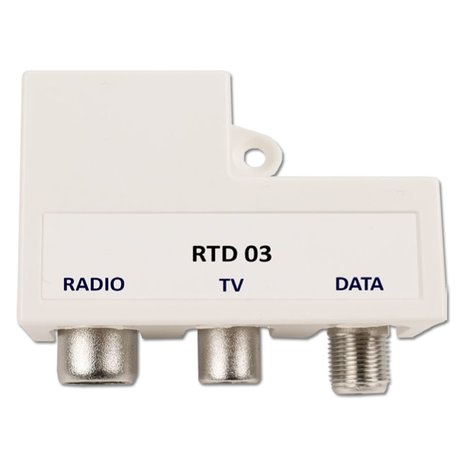

De Hirschmann RTD 03 is een push on verdeler voor radio, televisie en data. Hij heeft hoge afscherming en is geschikt voor 4K, 1218 MHz en interactief televisie- en dataverkeer. De verdeler is bedoeld om direct aan te sluiten op het AOP (Abonnee Overname Punt) en wordt geleverd met een witte kunststof beschermkap.

Als u de drievoudig afgeschermde Hirschmann FEKAB-5 coaxkabels gebruikt, is de verbinding afgeschermd voor 4G/LTE-signalen.

Technische specificaties Hirschmann RTD 03 CATV push on verdeler (shop)

• Invoegverlies
  • IN-Tv/IN-Data
    • 5-65 MHz: 4,6 dB (±0,5)
    • 65-120 MHz: > 20 db (gemiddeld)
    • 120-1218 MHz: 4,6 dB (±0,5)
    • 1218 -1700 MHz: 6,2 dB (±0,5)
    • 1700-2000 MHz: 7,2 dB (±0,5)
  • IN-FM
    • 87,5-108 MHz: 2,0 dB (±0,5)
• Isolatie
  • Tv-FM/Data-FM
    • 5-65 MHz: ≥ 32 dB
    • 65-120 MHz: -
    • 120-470 MHz: ≥ 20 dB
    • 470- 1218 MHz: ≥ 25 dB
    • 1218-1700 MHz: ≥ 25 dB
    • 1700-2000 MHz: ≥ 25 dB
  • Tv-Data
    • 5-15 MHz: ≥ 20 dB
    • 15-65 MHz: ≥ 30 dB
    • 65-120 MHz: -
    • 120-1218 MHz: ≥ 20 dB
    • 1218-1700 MHz: ≥ 16 dB
• Retourverlies
  • IN
    • 5-12 MHz: ≥ 18 dB
    • 12-65 MHz: ≥ 18 dB
    • 87,5-108 MHz: ≥ 15 dB
    • 108-1006 MHz: ≥ 18 dB (F ≥ 40 MHz -1,5 dB per octaaf, minimaal 12 dB)
    • 1006-2000 MHz: ≥ 18 dB (F ≥ 40 MHz -1,5 dB per octaaf, minimaal 12 dB)
  • Tv/data
    • 5-12 MHz: ≥ 18 dB
    • 12-65 MHz: ≥ 18 dB
    • 120-1006 MHz: ≥ 18 dB (F ≥ 40 MHz -1,5 dB per octaaf, minimaal 12 dB)
    • 1006-2000 MHz: ≥ 18 dB (F ≥ 40 MHz -1,5 dB per octaaf, minimaal 12 dB)
  • FM
    • 87,5-108 MHz: gem. 15 dB
• Screening efficiëntie: Class A (+10 dB)
• Intermodulatie: 115 dBμV

• Kleur: metallic/wit
• Afmetingen verpakking (h x b x d): 125 x 85 x 30 mm
• Gewicht: 105 gram
